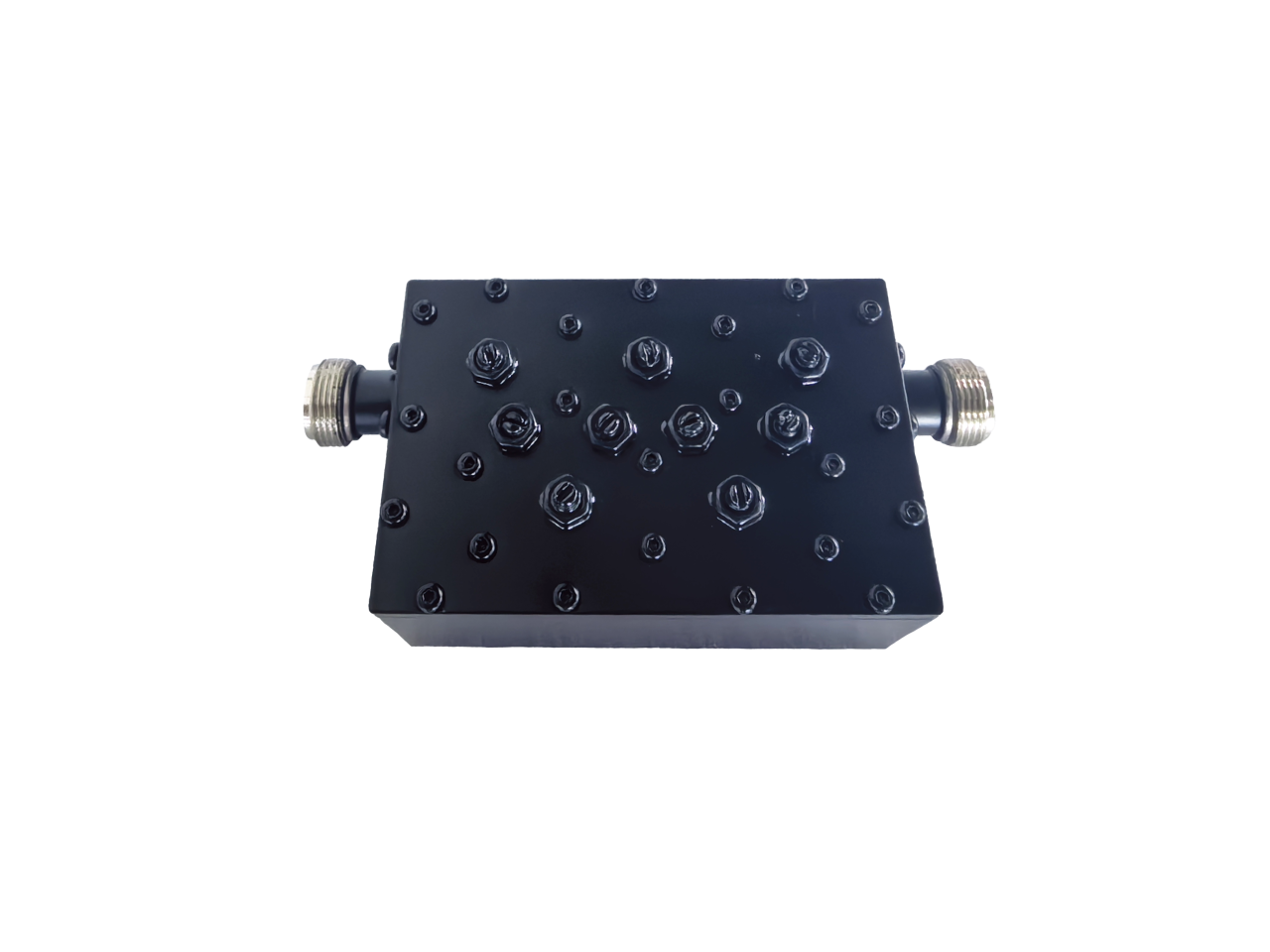

1980MHz-2010MHz dan oʻtish diapazoni boʻlgan L diapazonli boʻshliq tarmoqli oʻtkazuvchan filtri Tavsiya etilgan rasm

1980 MGts-2010 MGts dan o'tish diapazoni bo'lgan L tarmoqli bo'shliqli tarmoqli o'tkazuvchan filtri

CBF01980M02010Q05N - bu 1980MHz-2010MHz chastota diapazoniga ega S Band koaksial tarmoqli o'tkazuvchan filtri. Tarmoqli o'tkazuvchan filtrning odatiy kiritish yo'qolishi 0,7 dB ni tashkil qiladi. Rad etish chastotalari DC-1795MHz, 1795-1895MHz, 2095-2195MHz va 2195-3800MHz, odatda rad etish 60dB. Filtrning odatiy o'tish diapazoni RL 20 dB dan yaxshiroqdir. Ushbu radio chastotali bo'shliq tarmoqli o'tish filtri dizayni ayol jinsi bo'lgan N konnektor bilan qurilgan

Whatsapp PDF sifatida yuklab oling

Mahsulot detali

Mahsulot teglari

Tavsif

Ushbu L diapazonli bo'shliq tarmoqli o'tkazuvchan filtri 60 dB diapazondan tashqarida mukammal rad etishni ta'minlaydi va tarmoq ish faoliyatini yaxshilash uchun qo'shimcha RF filtrlash zarur bo'lganda radio va antenna o'rtasida o'rnatish yoki boshqa aloqa uskunalariga integratsiya qilish uchun mo'ljallangan. Ushbu tarmoqli o'tkazuvchan filtri taktik radio tizimlari, statsionar sayt infratuzilmasi, tayanch stansiya tizimlari, tarmoq tugunlari yoki tiqilib qolgan, yuqori shovqinli chastotali muhitda ishlaydigan boshqa aloqa tarmog'i infratuzilmasi uchun ideal.

Fyuchers

• Kichik o'lcham va ajoyib ijrolar
• Past o'tish diapazoni kiritish yo'qolishi va yuqori rad etish
• Keng, yuqori chastotali o'tish va to'xtatish bantlari
• To'plangan element, mikrotasma, kavita, LC tuzilmalari turli ilovalarga ko'ra mavjud

Mahsulot spetsifikatsiyalari

Mavjudligi: NO MOQ, NO NRE va sinov uchun bepul

Passband	1980-2010 MGts
Qo'shishni yo'qotish	≤1,0 dB
Yo'qotishlarni qaytarish	≥15dB
Rad etish	≥65dB@DC-1795MHz ≥60dB@1795-1895MHz ≥60dB@2095-2195MHz ≥65dB@2195-3800MHz
O'rtacha quvvat	60 Vt
Empedans	50 OHMS

Eslatmalar

OEM va ODM xizmatlari mamnuniyat bilan qabul qilinadi. To'plangan element, mikrostrip, bo'shliq, LC tuzilmalari odatiyfiltrturli ilovalarga ko'ra mavjud. Variant uchun SMA, N-Type, F-Type, BNC, TNC, 2.4mm va 2.92mm ulagichlar mavjud.

Ko'proqmoslashtirilgan çentik filtri / tarmoqli to'xtatuvchisi, Pls biz bilan bog'laning:sales@concept-mw.com.
